Cables de Datos y cadenas portacables: El Sistema Nervioso de la Industria 4.0

Sin una transmisión de datos eficiente y confiable, la promesa de la fábrica inteligente y las operaciones optimizadas no podría materializarse.

En la era de la Industria 4.0, donde la automatización, la digitalización y la conectividad son pilares fundamentales, los cables de datos emergen como el sistema nervioso central que permite la comunicación fluida y en tiempo real entre todos los componentes de una planta o sistema. Más allá de la transmisión de energía, estos cables son los encargados de llevar la información vital que coordina máquinas, sensores, robots, sistemas de control y servidores, transformando datos brutos en decisiones inteligentes.

¿Qué son los Cables de Datos y Por Qué Son Relevantes?

Los cables de datos son conductores especializados diseñados para transmitir señales de información digital o analógica de un punto a otro con alta fidelidad y velocidad. Su relevancia radica en que son la infraestructura física que habilita la comunicación en red, el control remoto, el monitoreo de procesos, la robótica avanzada y la inteligencia artificial en el entorno industrial. Sin una transmisión de datos eficiente y confiable, la promesa de la fábrica inteligente y las operaciones optimizadas no podría materializarse.

Tipos Comunes de Cables de Datos Industriales:

La elección del cable de datos adecuado depende de la aplicación específica, la velocidad requerida, la distancia y el entorno:

• Cables Ethernet (Industrial Ethernet): Son la columna vertebral de la comunicación de red en entornos industriales. Utilizan protocolos como PROFINET, EtherCAT, Ethernet/IP y CC-Link IE para conectar PLC, HMI, robots, cámaras y otros dispositivos de campo. Se presentan en diferentes categorías (Cat5e, Cat6, Cat7) que indican su capacidad de ancho de banda y velocidad.
• Cables de Campo (Fieldbus Cables): Utilizados para sistemas de bus de campo como PROFIBUS, DeviceNet, CANopen, ASI-Bus. Son robustos y están diseñados para entornos ruidosos y distancias cortas a medias.
• Cables de Comunicación Serie (RS-232, RS-485): Aunque más antiguos, siguen siendo relevantes para la comunicación punto a punto o multipunto en ciertas aplicaciones industriales debido a su simplicidad y robustez.
• Cables para Sensores/Actuadores: Diseñados para conectar sensores y actuadores a sistemas de control, a menudo con conectores M8 o M12. Pueden transmitir tanto señales de datos como pequeña potencia.
• Cables de Fibra Óptica: Utilizados cuando se requieren altísimas velocidades de transmisión, inmunidad total a interferencias electromagnéticas (EMI) y grandes distancias. Ideales para redes troncales industriales y aplicaciones de visión artificial de alta resolución.

Usos de los Cables de Datos en Diversas Industrias:

La omnipresencia de los cables de datos se extiende a prácticamente todas las industrias modernas:

Fabricación y Automatización:

Robótica: Comunicación entre el controlador del robot y los ejes, herramientas finales, sensores de visión y sistemas externos.
Maquinaria CNC: Transmisión de comandos de mecanizado, datos de retroalimentación de posición y comunicación con el PLC.
Líneas de Ensamblaje Automatizadas: Conexión de sensores de presencia, actuadores, sistemas de inspección de calidad y controles centralizados.
Sistemas SCADA/MES: Envío de datos de producción en tiempo real desde la planta a los sistemas de gestión y monitoreo.

Automotriz:

Control de procesos de soldadura y pintura.
Comunicación en líneas de montaje con gran número de robots y automatización.
Sistemas de prueba y diagnóstico de vehículos.

Logística y Almacenamiento:

Sistemas de transporte autónomos (AGV).
Grúas apiladoras automáticas en almacenes.
Sistemas de clasificación y preparación de pedidos.

Energía (Renovable y Convencional):

Monitoreo y control de turbinas eólicas, paneles solares y generadores.
Comunicación en subestaciones y centros de distribución.

Alimentos y Bebidas:

Control de procesos de llenado, envasado y etiquetado.
Monitoreo de la temperatura y la calidad en la cadena de producción.

Farmacéutica:

Control preciso de dosificación y mezcla.
Monitoreo de condiciones ambientales en salas limpias.
Sistemas de trazabilidad y gestión de lotes.

Tecnología Médica:

Transmisión de imágenes de alta resolución en equipos de diagnóstico.
Control de precisión en robots quirúrgicos y equipos de laboratorio.

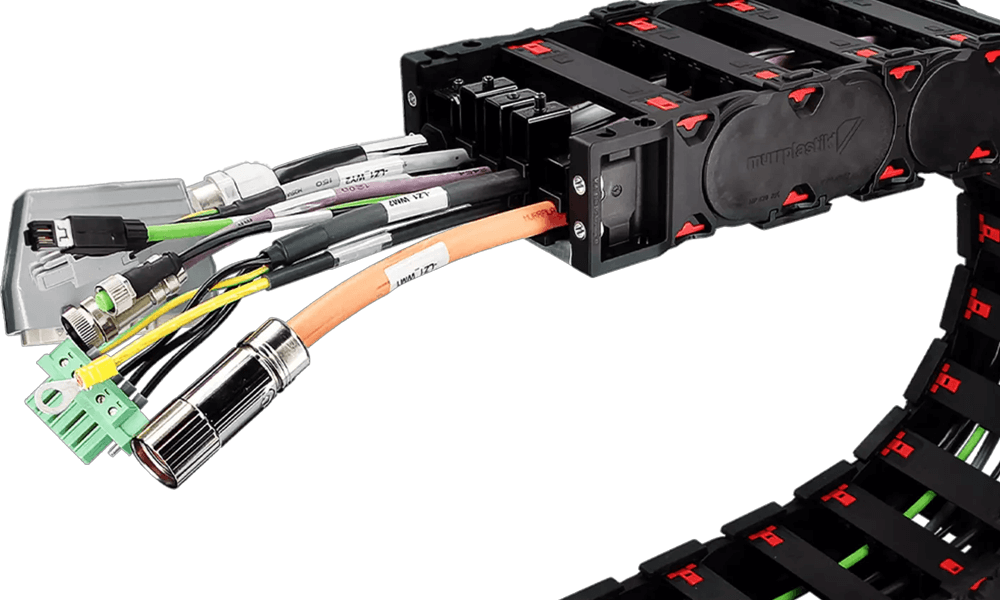

La Relación Crucial con las Cadenas Portacables:

Los cables de datos, especialmente aquellos utilizados en aplicaciones de movimiento continuo, son extremadamente sensibles a la flexión, torsión, tracción y abrasión. Aquí es donde las cadenas portacables se vuelven indispensables:

• Protección Física: Las cadenas portacables encierran los cables de datos, protegiéndolos de daños mecánicos por impacto, abrasión, o contacto con otros componentes de la máquina o el entorno (virutas, líquidos, etc.).
• Gestión del Movimiento: Aseguran que los cables de datos se muevan de forma controlada y con un radio de curvatura mínimo permitido, evitando tensiones excesivas, dobleces bruscos o tirones que puedan romper los conductores internos o el blindaje, causando fallas en la transmisión de datos.
• Organización y Reducción del Desgaste: Mantienen los cables de datos ordenados y separados, evitando enredos y el roce entre ellos, lo cual prolonga su vida útil. Esto es crítico para cables de alta velocidad donde cualquier deformación puede afectar la integridad de la señal.
• Minimización de Interferencias: Las cadenas portacables pueden alojar cables de datos blindados, y su diseño puede ayudar a mantener la distancia necesaria de cables de potencia para reducir la interferencia electromagnética (EMI) que podría degradar la señal de datos.
• Soporte en Entornos Severos: En entornos con altas temperaturas, químicos o vibraciones, las cadenas portacables de materiales adecuados (plástico, acero o híbridos) protegen los cables de datos, asegurando su funcionamiento continuo.

En resumen, los cables de datos son la columna vertebral de la conectividad en la industria moderna, permitiendo la comunicación que impulsa la automatización y la eficiencia. Su correcta instalación y protección a través de cadenas portacables son vitales para asegurar la integridad de la señal, prolongar la vida útil de los cables y garantizar la confiabilidad y el rendimiento continuo de los sistemas industriales. Sin esta sinergia, la promesa de la Industria 4.0 no podría materializarse con la robustez y fiabilidad requeridas.
